TRANSPORT TANKLAR

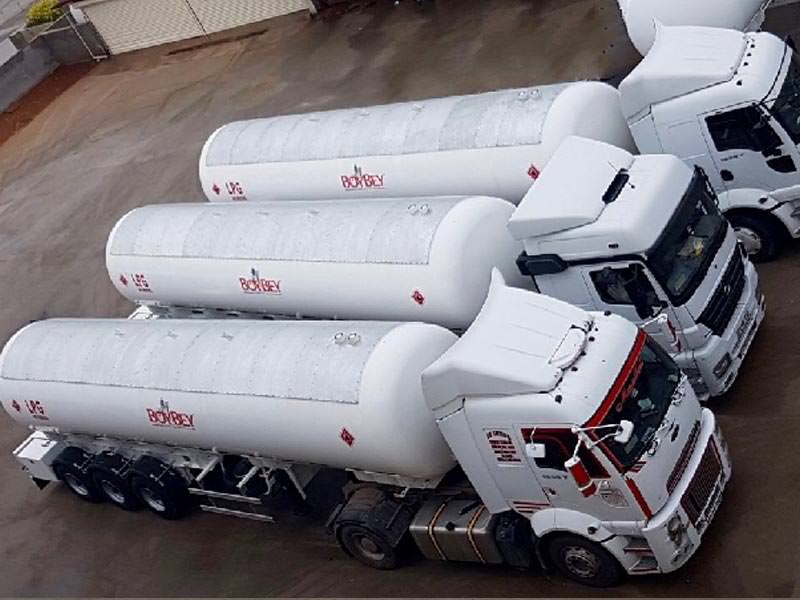

A, B, C LPG karışımlarına, diğer basınçlı gazlar ve akar yakıt ürünleri taşıyan kara yoları taşıma tankerlerine uygun semi trailer ve kamyon transport(bobtail) üretmekteyiz, 13-70 m3 tank boyutlarında ve müşterilerin özel istemiş olduğu kapasitelerde modern ve teknolojik açıdan gelişmiş Kara yolları taşıma tankerleri üretmekteyiz. Kara yolları taşıma trailerimiz 2013 ADR standartları ve Avrupa Nakliye Basınçlı Ekipmanlar Direktifini TPED (2010/35 / AB; NV 208/2011) standartlarını kapsamaktadır.
Kara yolları taşıma tankerleri, son derece dayanıklı ince taneli çelikten ve modern malzemeler (karbon, titanyum, paslanmaz çelik) kullanılan aksesuarlar ile yapılmıştır. Bu, belirli bir tank hacmi için daha düşük tanker ağırlığı elde ederek bizi rakiplerimizden farklı kılar. Yüzey işlemi, nano teknoloji ile püskürtülen vernikler ve boya katmanlarından yapılır, bu da yüzeyin kendi kendini temizleme kabiliyetini arttırır ve işlemden kaynaklanan mekanik hasarlara (çıkan taş çizikleri vb.) İyi aşınma direnci sağlar.
Ölçme ve dağıtım cihazları, dünya üreticilerinin bileşenlerinden (Corken, Blackmer, Emerson, Endress + Hauser, Festo, REGO, Fisher, Cavagna, Elaflex, vb.) Tasarlanmıştır. Hacim ölçümü, Coriolis kütle prensibine göre çalışır ve tüm karayolu tankerlerimizde standart tasarım çözümüdür.
Standart donanım ayrıca, elektronik 10,4 "LCD ekranlı, GPS'li ve satış noktasından çevrimiçi uzaktan veri aktarımına sahip değerlendirme birimi Kadatec Corio T'yi ve mal sahibinin ofisinden anında faturalama imkanı içerir. Yüksek ölçüm doğruluğuna (% 0,2) sahip bu metrolojik olarak onaylı elektronik cihaz, gaz kütlesini ve yoğunluğunu gerçek zamanlı ve sıcaklıkta ölçerek gaz bileşimi ve kalitesi hakkında anında bilgi sağlar. Bu verileri fişe yazdırarak, müşteri satın aldığı ürün ve kalitesi hakkında doğru bilgi alır.

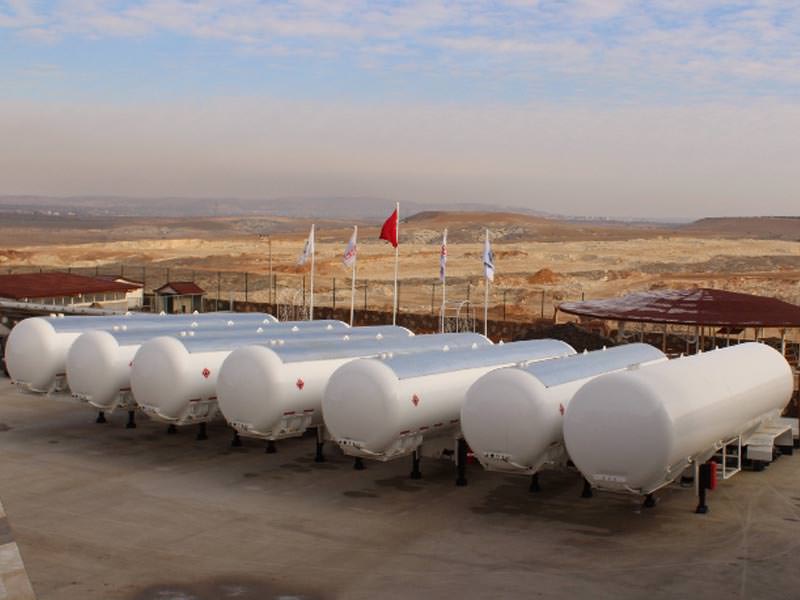

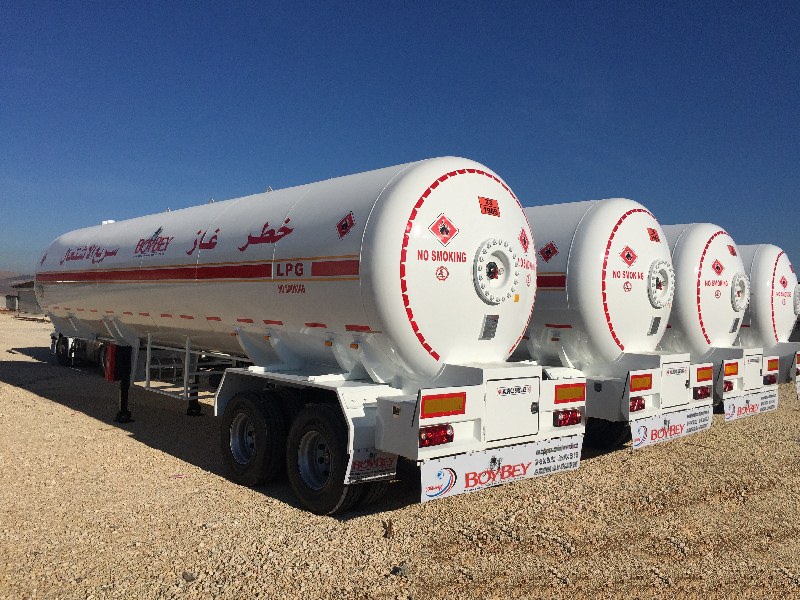

Semi Treyler Transport Tank(Basınçlı)
A, B, C LPG karışımlarına, Amonyak ve diğer basınçlı gazlar ürünleri taşıyan kara yoları taşıma tankerlerine uygun semi trailer üretmekteyiz, 25-70 m3 tank boyutlarında ve müşterilerin özel istemiş olduğu kapasitelerde modern ve teknolojik açıdan gelişmiş Kara yolları taşıma tankerleri üretmekteyiz.
Ölçme ve dağıtım cihazları, dünya üreticilerinin bileşenlerinden (Corken, Blackmer, Emerson, Endress + Hauser, Festo, REGO, Fisher, Cavagna, Elaflex, vb.) Tasarlanmıştır. Hacim ölçümü, Coriolis kütle prensibine göre çalışır ve tüm karayolu tankerlerimizde standart tasarım çözümüdür.
Standart donanım ayrıca, elektronik 10,4 "LCD ekranlı, GPS'li ve satış noktasından çevrimiçi uzaktan veri aktarımına sahip değerlendirme birimi Kadatec Corio T'yi ve mal sahibinin ofisinden anında faturalama imkanı içerir. Yüksek ölçüm doğruluğuna (% 0,2) sahip bu metrolojik olarak onaylı elektronik cihaz, gaz kütlesini ve yoğunluğunu gerçek zamanlı ve sıcaklıkta ölçerek gaz bileşimi ve kalitesi hakkında anında bilgi sağlar. Bu verileri fişe yazdırarak, müşteri satın aldığı ürün ve kalitesi hakkında doğru bilgi alır.
Teknik Özellikler
Kapasite 25 - 70 m3
Tank Tipi Konik, Silindirik, Eliptik, D-Şekli
Taşınacak Ürünler UN 1978 Propan
UN 1011-Bütan
UN1075-Fuel-Oil D-Gazı, Sıvılaştırılmış
NH3(Amonia)
Tasarım kodu ADR, EN12493, EN14025, EN12252, TPED, ASME Div1-2-ASME U veya U2 Damgası,
EN13445/PED,BS5500,CODAP, AD2000-Merkblatt, CE Marka
ADR Tank Kodu  LGBF
Tank Sınıfı 2. Sınıf
Çalışma Basıncı 15-22 bar (diğer basınçlar mümkündür)
Test Basıncı 26,5 bar
Tasarım Sıcaklığı  -50 ° C / +60 ° C
Surge Plakası Tasarım kodlarına uygun olarak
Radyoaktif Kontrol  Tasarım kodlarına uygun olarak
Genel Özellikler
• Tank, en dayanıklı ve en hafif tank-şasi malzemelerden üretilerek yakıt tasarımı sağlamak amaçlanmaktadır.
• Tasarımlarımız tüm nitelikli fren ve devrilme stabilite performans testlerine sahiptir.
• Kara yolları taşıma trailerimiz 2013 ADR standartları ve Avrupa Nakliye Basınçlı Ekipmanlar Direktifini TPED (2010/35 / AB; NV 208/2011) standartlarını kapsamaktadır.
• Silindirin 120º sini kaplayan alüminyum plakalı güneşlik.
• Üretim ve kalite kontrol süreçleri, Dizayn, Mühendisler tarafından istenilen standartlar da Avrupa ve dünyada kabul görmüş programlar kullanılarak analizlerini yaparlar.
• Üretim, Mühendislerin hesaplamaların raporları dikkate alınarak üretimi gerçekleştirilir.
• Tanklarımızda EN 10028-3'e uygun özel yüksek mukavemetli, ince taneli, normalize "P" serisi basınçlı kap çeliği kullanılmaktadır. Çeliğin mekanik ve metalürjik özellikleri test edilir ve doğrulanır.
• Eliptik bombe, standartlara göre üretimi yapıldıktan sonra gerilim giderme yapılarak tanka montajı yapılır.
• Kaynak, Standartlara ve malzemelere uygun olarak EN ISO 3834-2 belgeli kaynakçılar tarafından yapılır.
• Tüm kaynaklı bağlantıların test ve kontrolünde yetkinliğe ve uluslararası yeterliliğe sahip sertifikalı NDT personeller tarafından yapılır. Bu testler üçüncü bir Kuruluş tarafından yaptırılır.
• Tankın içi standartlara uygun cıvata bağlantılı süpürme ve halka ile donatılmıştır.

Genel Özellikler

• Şasi 2007/46 / EC direktifine uygun olarak üretilir ve uygunluk sertifikası düzenlenir.
• Şasi soğuk işaretli ve tanıtım plakası onaylı olarak teslim edilecektir.
• Şasi Her türlü yol ve yük koşullarına dayanacak şekilde yüksek mukavemetli çelikten yapılmıştır.
• Park Ayakları, her biri 25 ton dinamik ve 50 ton statik yük kapasiteli çift hızlı treyler tipi modelleri ve farklı marka seçenekleri ile sunulmaktadır.
• Farklı aks ve süspansiyon seçeneklerine sahip akslar;
    o Bir ila dört dingil ve daha fazlası
    o Tek veya çift lastik
    o Mekanik veya havalı süspansiyon seçenekleri mevcuttur.

• EBS, ABS veya RSP sistemli fren sistemi Sistematik olarak sunulur.
• Uyarı, dikkat, süspansiyon, fren vb. Sistemler ADR'ye uygun onaylı malzemelerden oluşur.
• Tankın dış yüzeyleri boyamadan CNC otomatik kumlama makinası ile çok kısa sürede ve SA 2.5 kalitesi ile kumlanır.
• Hidrostatik Test, Tün tanklar imalat sonrası hidrostatik basınç testine tabi tutulur. Hidrostatik test sırasında arıtılmış su ve su sıcaklığı standartlara göre belirlendikten sonra test yapılır. Tank aksesuarlarının bağlantıları hava ile sızdırmazlık açısından test edilir. Hidrostatik test üçüncü bir firma tarafından kontrol ettirilerek onaylatılır.
Standart Ekipmanlar;
• Sıvı dolum, boşaltım ve gaz fazı hatları için Hidrolik vanalar
• ACME adaptörler ve kapaklar.
• Küresel vanalar.
• Emniyet valfi (PRV)
• Manometre.
• Termometre.
• Sabit seviye göstergesi.
• Rotogeç.
• Drenaj hattı.
• Menhol (arka bombede)
• ADR ye göre elektrik ve pnömatik bağlantı.
• Tahrik önleme sistemi.
• 94 / 20 / EC Yönerge uyarınca tip onaylı sökülebilir 2 "king-pin
• Park Ayakları
• 24 V, 7 pimli sıvı elektrik sistemi
• Çelik jant
• Arka tampon
• Tekerlek takozu ve tutucular(2 adet)
• Plastik alet dolabı
• Plastik su tankı
• Yangın söndürücü silindir taşıma kabini
• Mekanik stepne taşıyıcı
• Reflektör ve yan koruyucu
• İkaz ve güvenlik işaretleme ve etiketleme
• LPG logosu
• Topraklama çubuğu
• Kaliteli ve ergonomik valf dolabı
Opsiyonel Ekipmanlar

• Manyetik seviye göstergesi
• Tahliye hatları
• Pnömatik internal valfler
• LPG pompası
• LPG sayacı ve Otomatik hortum sarma
• Acil durum boşaltma nozulları
• Güneşlik
• Havalandırma
• Type-approved dismountable 3,5 " king-pin according to Directive 94/20 / EC
• 94/20 / EC direktifine göre tip onaylı sökülebilir 3,5 "king pim
• Alüminyum jant
• Krom su deposu
• Acil durum durdurma düğmesi
• İç valf dolabı aydınlatma armatürü
• Uzaktan acil durdurma Kaldırma
• Topraklama makarası
• Yedek lastik
• LPG Transfer Pump
    o Hydraulic Driven(ED)
    o Electrical Pump (EP)

• LPG ölçer ve bilet yazıcısı
• LPG Hortum Makarası; Sıvı faz, Buhar faz veya sadece LPG Pompalı
    o Electric automatic winding(EA)
    o Hydraulic Power Rewind(HPR)
    o Pneumatic power Rewind(PPR)
